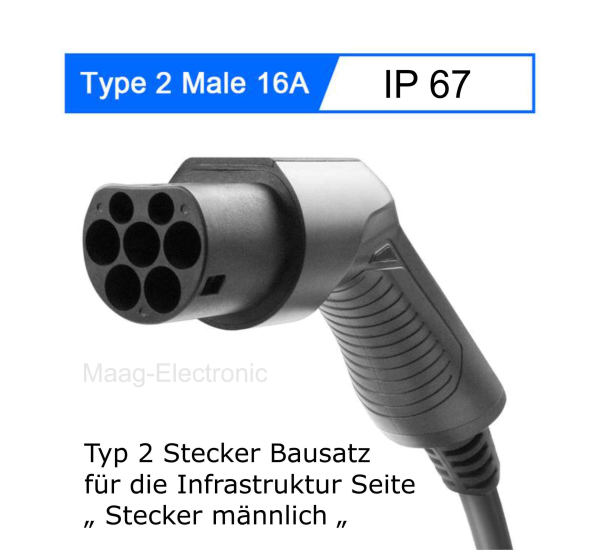

Ladestecker für die Infrastruktuseite

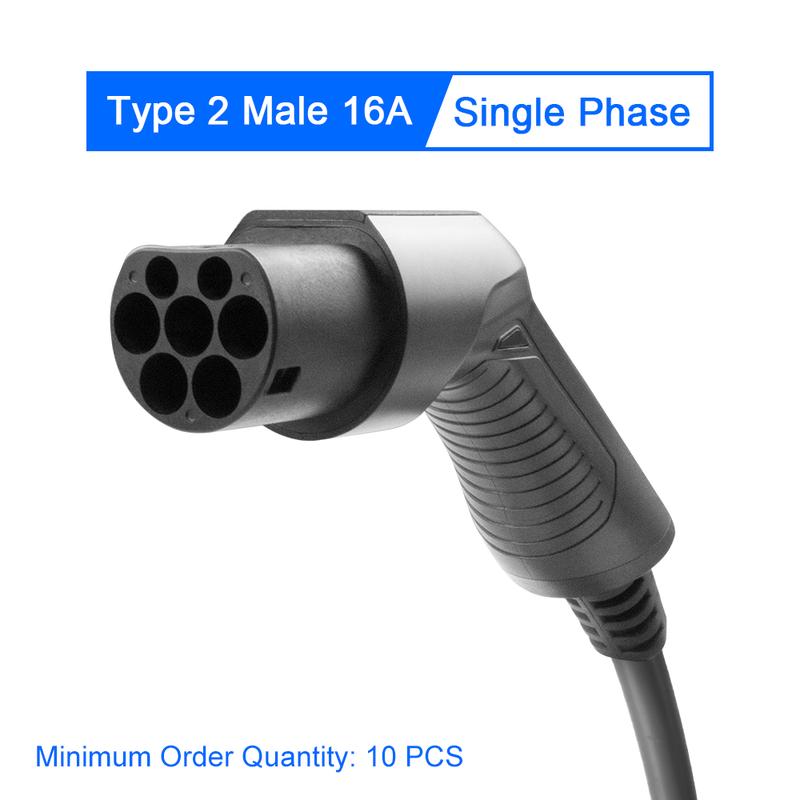

Typ 2, männlich (male) - infrastrukturseite, 16 Ampere
- mit Crimp- bzw. Lötanschluss für 3P+N+PE sowie PP+CP,
- Typ 2, Mode 3,
- geprüft vom TÜV Rheinland,
- Schutzart IP 44, mit Schutzkappe am Band,
- gemäß IEC 62196-2
IEC 62196-2 (Type2) Male Plug (Charging Station End) For Electric Vehicle Charging
Hinweis
Dieser Stecker kommt als Bausatz/Bauelement. Es handelt sich hierbei um kein vollständiges Ladekabel.
Der Stecker ist für 16 und 32 Ampere ausgelegt, je nachdem welchen Widerstand Sie verbauen !
Verwendung
Dieser Typ 2 (männlich/male) Stecker mit 32A eignet sich für den Eigenbau von Mode 2 und Mode 3 Ladekabeln.
Work for most of EV cars
● Cord lenght: Free End, 3m(9.8ft), 5m(16.4ft).
● Meet IEC 62196-2 2010 SHEET 2-llb (Mennekes, Type 2) EU European standard
● Nice shape and easy to use, protection class IP54(in mated conditions)
Parameters
● Reted current: 16A
● Working voltage: 240V AC
● Insulation resistance: > 1000M Ω
● Terminal temperature rise: <50K
● Withstand voltage: 2000V
● Contact impedance: 0.5m Ω Max
● Vibration resistance: Meet JDQ 53.3 requirements
● Working temperature: -30°C ~+ 50°C
● CE, TUV approved
Charging Cable Spec
● 16A: 3*2.5mm2+2*0.5mm2 / 5*2.5mm2+2*0.5mm2
● 32A: 3*6.0mm2+2*0.5mm2 / 5*6.0mm2+2*0.5mm2
● Cord lenght: Free End, 3m(9.8ft), 5m(16.4ft)
● Orange or Black
● TUV
Materials
● Shell Material: Thermo Plastic ( Insulator inflammability UL94 VO)
● Contact Pin: Copper alloy, silver or nickel plating
● Sealing gasket: rubber or silicon rubber
Insert arrangements and functional definition
|
Mark
|
Functional defination
|
|
1-(L2)
|
AC power
|
|
2-(L2)
|
AC power
|
|
3-(L3)
|
AC power
|
|
4-(N)
|
Netural
|
|
5-(PE)
|
PE
|
|
6-(CP)
|
Control confirmation
|
|
7-(PP)
|
Connection confirmation
|
